新华科技｜智能控制手艺分享之三：iFOC智能汽温手艺
小序
《2022智慧电厂工业洞察白皮书》将于4月25日在西安“2023智慧电厂论坛”重磅宣布；作为《白皮书》团结宣布单位和论坛支持单位，新华科技主编智能控制版块，叙述发电行业智能控制手艺及智慧电厂解决计划。
为此，我们陆续推出手艺分享系列，分篇先容新华科技智能控制手艺的手艺立异点及其在火电机组上的立异应用。
本篇继续先容iFOC智能协调系统的手艺蹊径、应用案例和客户价值。
基于ICS架构自主研发的iFOC智能控制手艺，面向机组智慧运行需求，将古板PID控制与智能控制相团结，以“静态平衡、反响修正、并行前馈、动态加速”为特色，通过统计学习、系统辨识获得智能化多模态工具模子，辅以模子在线修正手艺、控制参数在线自动盘算/赋值和对状态变量预估的自顺应手艺，近年来已一连应用在125MW-1000MW差别品级火电机组的智能协调项目上，实现机炉协调、一次调频、滑压优化、深度调峰等功效，取得了优异的运行实效。
手艺蹊径 | |
iFOC智能协调主要应用的先进控制手艺有： | |
1 | 基于模子的多变量先进控制手艺； |
2 | 人工智能的动态加速手艺； |
3 | 基于状态预估的自顺应手艺； |
4 | 增益调理手艺； |
5 | 一连反向AGC指令下的动态加速输出抑制手艺； |
6 | 多模态、多目的、多约束、变结构的优化控制； |
7 | 滑压变负荷历程中的压力设定值展望； |
8 | 支持负荷转变幅度为50%Pe的阶跃负荷指令，支持AGC-R模式手艺； |
9 | 变参数（VAPID）PID控制； |
10 | 变负荷速率优化； |
11 | 汽机调门、过热减温水流量与机前压力的动态解耦自校正功效； |
12 | 一次调频量的赔偿控制； |
13 | 燃烧控制的一次风母管压力与容量风门协同控制战略； |
14 | 凝聚水节约手艺； |
15 | 无邪性调理手艺。 |
应用案例
01
案例一

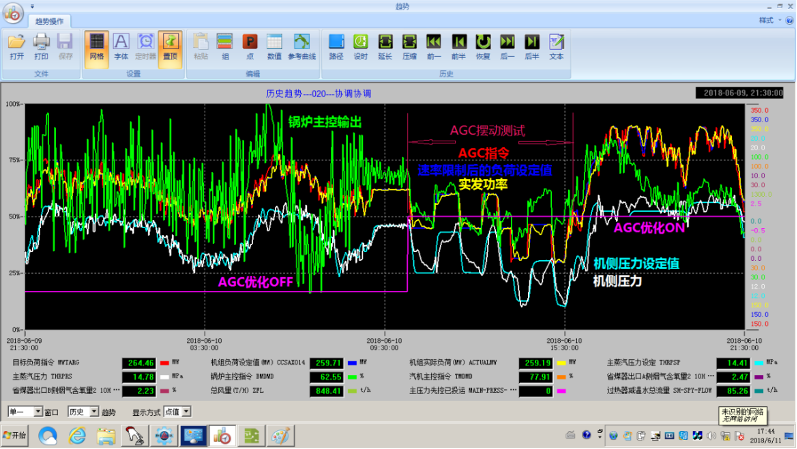

某330MW亚临界机组，原锅炉主控输出转变幅度为±18%，接纳基于人工智能的动态加速和AGC-R模式自顺应等智能协调手艺后转变幅度为±3%；提升调理品质的同时降低机组煤耗、延伸装备生命。
02
案例二
随着新能源大宗接入电网，怎样在负荷转变幅度从10%Pe～15%Pe 跃升到50%Pe的情形下依然包管控制品质，是业内面临着的一个挑战。

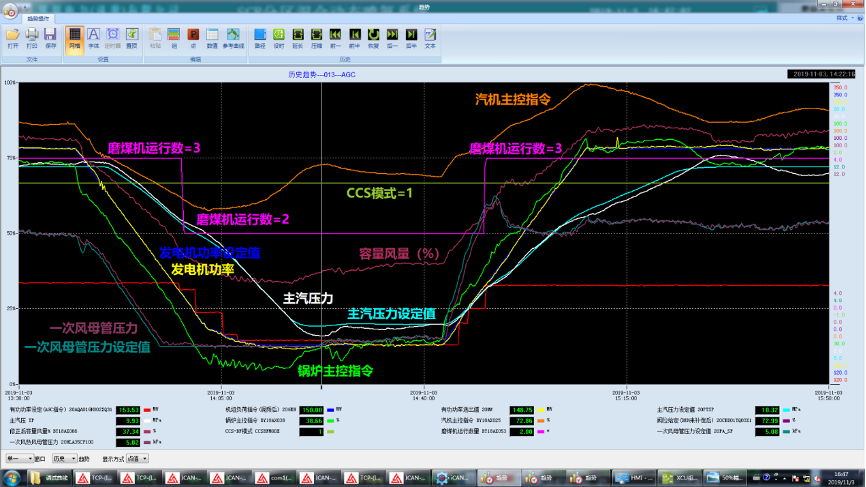

某300MW亚临界机组，接纳增益调理等智能协调手艺后，负荷从300MW一连降至150MW，后又从150MW直接升至300MW，负荷转变速率2%Pe/min；历程中包括了磨煤机启停，其压力最大误差0.46MPa（小于0.51MPa的指标），功率最大误差1.75MW（小于3MW的指标）。
03
案例三
某600MW亚临界机组，炉机间蒸汽压损大、定压段长（240MW: 11.08MPa→420MW: 16.3MPa→600MW: 16.3MPa），规程要求在正常运行条件下（包括磨组启停在内）机前压力最大为16.9MPa；原控制方法下经常超压，优化控制难度很大。
接纳基于多模态、多目的、多约束、变结构的等智能协调手艺后，自2018年投运至今，时代机前压力最大仅为16.81MPa，没有一次超压纪录。
04
案例四

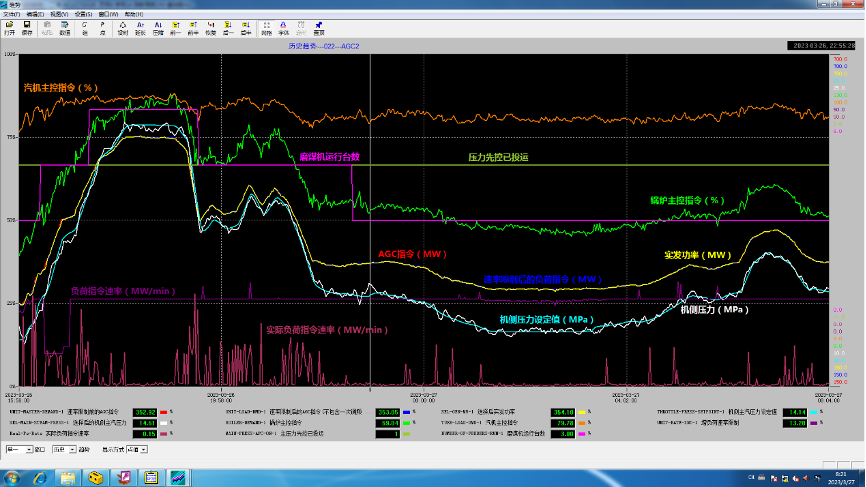

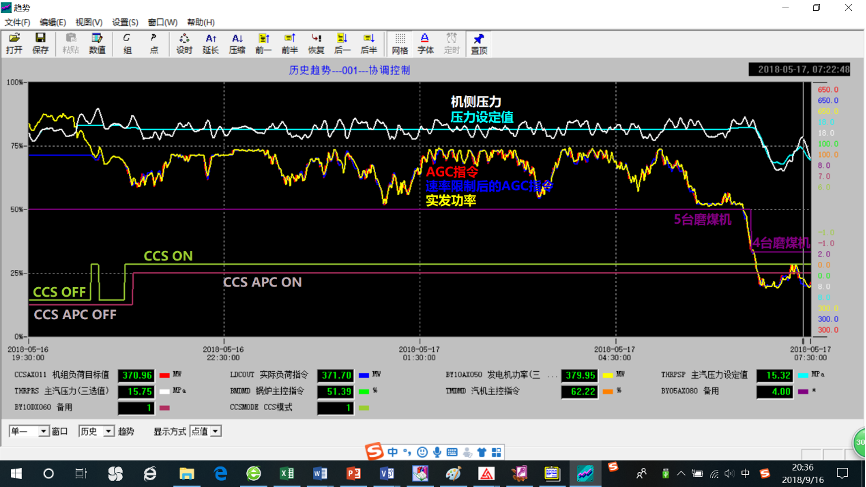

某660MW超临界机组，接纳基于状态变量预估的智能协调手艺后，控制品质如下图所示。
iFOC的智能协调系统能自动顺应差别的现实负荷指令速率转变，纵然在磨组的启、停历程中，主汽压力与设定值的误差最大只有±0.47MPa，极大地提高了控制品质。
应用小结
控制变量的增益调理、状态变量预估和机侧压力设定值展望是自顺应控制、自组织控制理念在iFOC智能协调的详细应用。
通过应用iFOC智能协调手艺，使得机组负荷指令速率可在0.5%Pe/min～2.5%Pe/min恣意转变，负荷扰动的幅度由行业标准的10%Pe～15%Pe扩展到了50%Pe，并且确保主汽压力控制在3%P0误差规模内、优于行业标准。应用了iFOC智能协调手艺后，机组提高了Kp值，增强了机组对电网的响应特征，可镌汰电网审核甚至获得收益；同时改善了锅炉燃烧控制性能，降低供电煤耗。

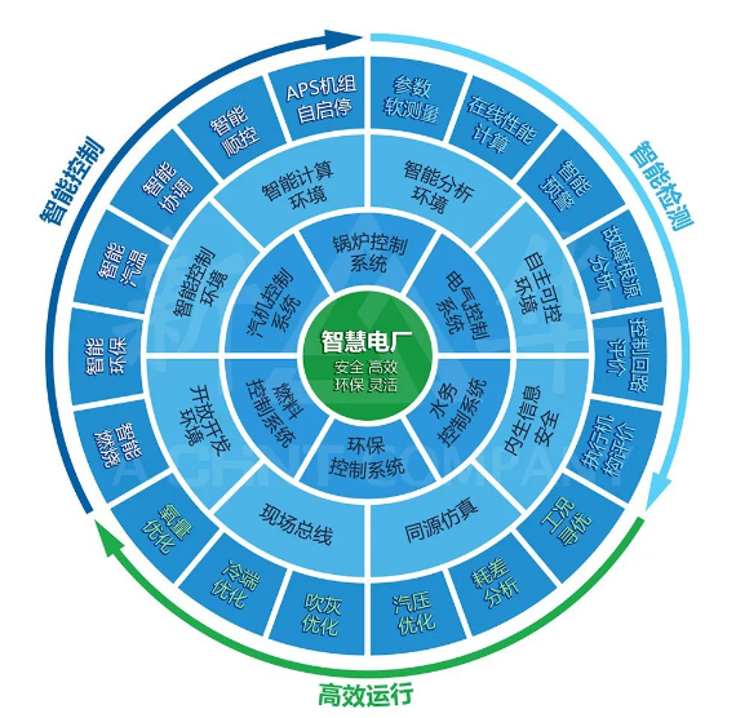

新华科技智能控制手艺专门为解决大型火电机组控制难题而研发，现在已无缝集成在新华iPlant智能发电平台中，与智能预警手艺一起，作为ICS智能控制的应用双核，为打造“清静高效环保无邪”的智慧电厂提供强力手艺支持。未来，新华科技将基于新华CANOS大数据平台，继续整合需求、聚合数据、融合优势，提供ICS智能控制和IMS智慧治理两类应用，致力于构建行业生态配合体，推动智慧电厂建设高质量发展！
